Като доставчик на 4-жилни медни бронирани захранващи кабели, често ме питат за различни технически аспекти на нашите продукти. Един въпрос, който възниква доста често, е за коефициента на топлинно разширение на тези кабели. В тази публикация в блога ще разгледам какво представлява коефициентът на термично разширение, защо има значение за 4-жилни медни бронирани захранващи кабели и ще дам някои прозрения въз основа на нашия опит в индустрията.
Разбиране на коефициента на термично разширение
Коефициентът на топлинно разширение е мярка за това колко материал се разширява или свива при промяна на температурата. Дефинира се като частична промяна на дължината или обема на градус промяна на температурата. Математически коефициентът на линейно топлинно разширение (α) се дава по формулата:
α = (ΔL / L₀) / ΔT
където ΔL е промяната в дължината, L₀ е първоначалната дължина и ΔT е промяната в температурата. Единицата на коефициента на линейно термично разширение обикновено е за градус Целзий (°C⁻¹) или за келвин (K⁻¹).
За 4-жилни медни бронирани захранващи кабели разбирането на коефициента на термично разширение е от решаващо значение, тъй като кабелите често са подложени на температурни промени по време на тяхната работа. Тези температурни промени могат да възникнат поради фактори като топлината, генерирана от електрическия ток, протичащ през кабела, температурни колебания в околната среда и близост до източници на топлина.
Топлинно разширение на медни проводници
Проводниците в 4-жилен меден брониран захранващ кабел обикновено са направени от мед, която е известна с отличната си електрическа проводимост. Медта също има относително висок коефициент на топлинно разширение. Коефициентът на линейно термично разширение на медта при стайна температура (около 20°C) е приблизително 16,5 × 10⁻⁶ °C⁻¹. Това означава, че за всеки 1°C повишаване на температурата, един меден проводник ще се разшири с около 16,5 части на милион от първоначалната си дължина.
Когато меден проводник в кабела се нагрее поради протичане на електрически ток, той се разширява. Ако кабелът не е монтиран правилно или ако няма достатъчно допустимо разширение, това разширение може да доведе до механично напрежение върху компонентите на кабела. С течение на времето това напрежение може да причини повреда на изолацията, бронята или връзките, което потенциално води до електрически повреди или опасности за безопасността.
Въздействие върху изолацията и бронята на кабела

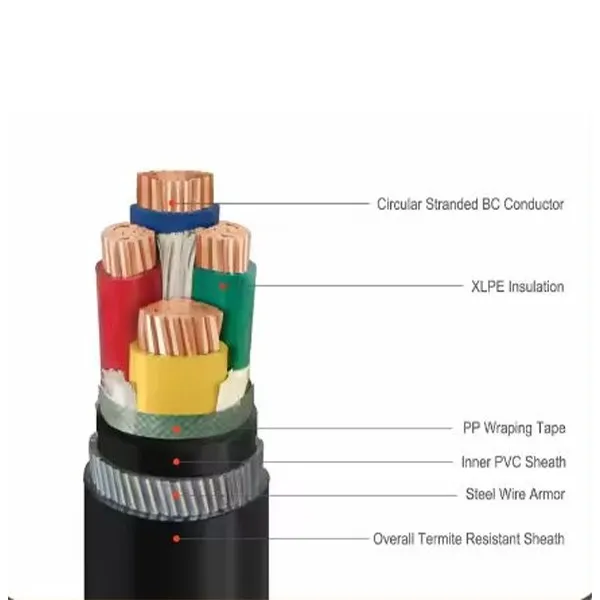

В допълнение към разширението на медните проводници, изолационните и армировъчните материали в 4-жилен меден брониран захранващ кабел също имат свои собствени коефициенти на топлинно разширение. Изолационните материали, като PVC (поливинилхлорид) или XLPE (омрежен полиетилен), са предназначени да осигурят електрическа изолация и механична защита на проводниците. Тези материали обаче също се разширяват и свиват при температурни промени.
PVC има относително висок коефициент на топлинно разширение в сравнение с някои други изолационни материали. Коефициентът на линейно топлинно разширение на PVC може да варира от около 70 × 10⁻⁶ °C⁻¹ до 200 × 10⁻⁶ °C⁻¹, в зависимост от конкретната формула. Това означава, че PVC изолацията може да се разшири значително повече от медните проводници, когато температурата се повиши.
Армировката в 4-жилен меден брониран захранващ кабел обикновено е направена от стомана или алуминий. Стоманата има коефициент на линейно термично разширение от около 11,7 × 10⁻⁶ °C⁻¹, докато алуминият има по-висок коефициент от приблизително 23 × 10⁻⁶ °C⁻¹. Разликата в коефициентите на термично разширение между проводниците, изолацията и армировката може да доведе до различно разширение и свиване, което може да причини вътрешни напрежения в кабела.
Значение на правилното инсталиране и проектиране
За смекчаване на ефектите от термичното разширение в 4-жилни медни бронирани силови кабели, правилното инсталиране и проектиране са от съществено значение. По време на процеса на инсталиране е важно да оставите достатъчно хлабина в кабела, за да позволите разширяване и свиване. Това може да се постигне чрез използване на кабелни скари, тръбопроводи или други поддържащи системи, които осигуряват гъвкавост и позволяват на кабела да се движи свободно.
В допълнение, дизайнът на кабела трябва да вземе предвид очаквания температурен диапазон и характеристиките на топлинно разширение на материалите. Например, изолационните и армировъчните материали трябва да бъдат избрани въз основа на тяхната съвместимост с медните проводници и способността им да издържат на очакваните топлинни натоварвания.
Избор на правилния кабел за вашето приложение
Когато избирате 4-жилен меден брониран захранващ кабел за вашето приложение, е важно да вземете предвид топлинните изисквания. Ако кабелът ще работи в среда с високи температури или значителни температурни промени, може да се наложи да изберете кабел с изолационни и армировъчни материали, които имат по-добра термична стабилност.
В нашата компания предлагаме широка гама от4-жилен меден брониран захранващ кабелопции за посрещане на нуждите на различни приложения. Нашите кабели са проектирани и произведени по високи стандарти за качество, като се вземат предвид характеристиките на топлинно разширение на материалите. Ние също така предоставяме техническа поддръжка, за да помогнем на нашите клиенти да изберат правилния кабел за техните специфични изисквания.
Свързани продукти
Освен 4-жилни медни бронирани захранващи кабели предлагаме и други видове захранващи кабели, като напр.Многожилен неброниран кабел с меден проводник с PVC изолацияиПодземен брониран електрически кабел. Тези кабели са подходящи за различни приложения и среди и имат свои собствени характеристики на топлинно разширение, които трябва да бъдат взети предвид.
Заключение
Коефициентът на топлинно разширение на 4-жилен меден брониран захранващ кабел е важен фактор, който влияе върху неговата производителност и надеждност. Разбирането на характеристиките на топлинно разширение на медните проводници, изолацията и армировъчните материали е от съществено значение за правилното инсталиране, проектиране и избор на кабела. Като вземете предвид коефициента на топлинно разширение и осигурите правилен монтаж и дизайн, можете да сведете до минимум риска от механично напрежение и повреда на кабела, като гарантирате безопасна и надеждна работа.
Ако сте на пазара за 4-жилни медни бронирани захранващи кабели или имате някакви въпроси относно термичното разширение или избора на кабел, ви каним да се свържете с нас за повече информация. Нашият екип от експерти е готов да ви помогне да намерите правилното кабелно решение за вашите нужди и да обсъдите вашите изисквания за доставка.
Референции
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2007). Основи на топло- и масообмена. Джон Уайли и синове.
- Grover, RG (1973). Изчисления на индуктивност: работни формули и таблици. Dover Publications.
- Национален електрически кодекс (NEC), NFPA 70.
